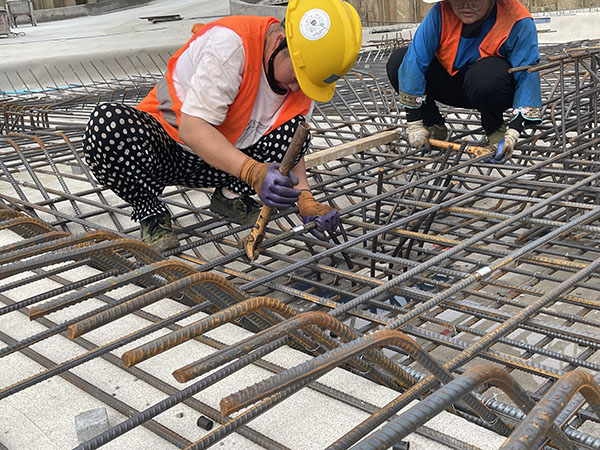

深夜的工地上，一聲“鋼筋套筒擰不動”往往讓班組長心急如焚。要么絲扣卡死、進退兩難，要么旋合后外露絲扣仍超2絲，驗收紅燈高懸。癥結究竟藏在哪里？經二十年現場經驗的老師傅反復驗證：十之八九，禍起鋼筋絲頭。

一、絲頭隱患，三大典型誘因

鋼筋絲頭的加工質量，直接決定套筒連接的成敗。常見病根有三：

螺紋尺寸失準。同批絲頭長短不齊、螺距偏差大，多因鋼筋裝卡定位偏移、行程限位調節不當，或滾絲輪磨損、緊固螺絲松動。一旦滾軋量過大，套筒便如遇“死扣”，任憑加力扳手也無濟于事。

端面粗糙不平。套絲前未用切割機將端面切平，端面與軸線不垂直，絲頭自然難以順暢引入套筒內螺紋，強行旋入只會損傷牙型。

規格匹配性差。不同直徑鋼筋對應不同螺距——Φ16~Φ22 套筒螺距為2.5mm，Φ25~Φ32 為 3.0mm，且牙型角須嚴格一致。若套筒與絲頭“門不當戶不對”，即便勉強套上，也無法保證設計要求的連接強度。因此，優選正規鋼筋套筒廠家至關重要——大廠出廠前均用螺紋通止規逐批校驗，有效規避此類“先天缺陷”。

二、現場快速排查，三步立見分曉

發現套筒擰不到位，不必急著返工，按以下三步精準診斷：

第一步：校驗絲頭精度。使用環規檢測鋼筋絲頭：通規應能順利旋入并達到規定長度，止規旋入不得超過3扣。抽檢比例不低于10%，合格率不得低于 95%。

第二步：檢查端面平整度與有效螺紋長度。端面不平者，用砂輪切割機重新切平；有效螺紋長度不得小于套筒長度的1/2，否則有效咬合面積不足。

第三步：核驗套筒自身質量。使用塞規檢測鋼筋套筒：若發現套筒存在“大小頭”、內螺紋損傷或偏心等缺陷，應立即聯系鋼筋套筒廠家更換，嚴禁強行使用。

三、防患于未然的小竅門

在批量加工絲頭時，建議在滾絲機旁放置幾只同規格套筒，每加工一批便試擰幾根，及時發現偏差，避免大批量報廢后再返工。對于采用冷擠壓套筒連接的項目，雖無需車絲，但同樣須嚴格核對套筒與鋼筋的公稱直徑、擠壓參數及壓痕間距，確保工藝評定數據與設計圖紙一致。

參考行業標準

《鋼筋機械連接技術規程》JGJ 107-2010

《鋼筋機械連接用套筒》JG/T 163-2013

《普通螺紋公差》GB/T 197（絲頭 6f 級精度依據）
